超声波换能器ETW-17

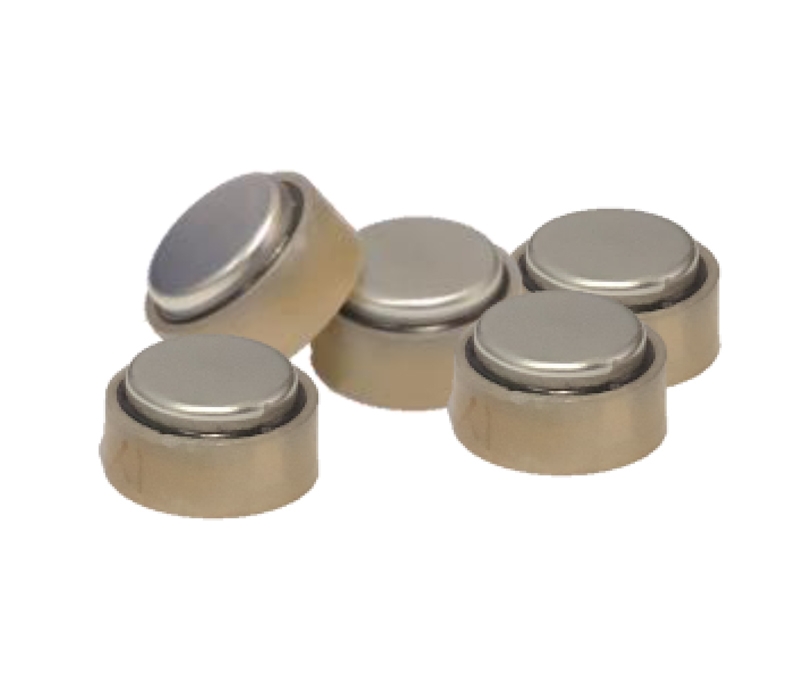

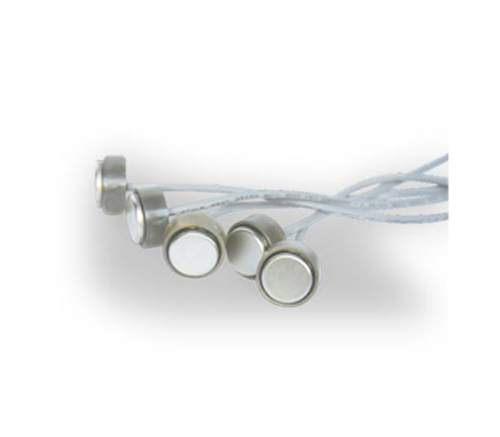

ETW-17型超声波换能器采用不锈钢与工程塑料外壳的复合全密封结构，以及优质的无翻边压电陶瓷片，使效率提高30%；使用纳米级耦合材料将陶瓷片与不锈钢壳稳固粘接，可长期承受高温高压工况；该换能器参数稳定，一致性好，温度影响小，可广泛适用于超声波水表、超声波热量表及流量计等计量仪表。

超声波换能器的功用是将输入的电功率转换成机械功率（即超声波）再传递出去，而本身消耗很少的一部分功率。

超声波换能器，要处理的技能问题是设计一种效果间隔大、频带宽的超声波换能器。

换能器由外壳、匹配层、压电陶瓷圆盘换能器、背衬、引出电缆和Cymbal阵列接收器组成。压电陶瓷圆盘换能器采用厚度方向极化的PZT-5压电资料制成，Cymbal阵列接收器由8～16只Cymbal换能器、两个金属圆环和橡胶垫圈组成。本发明的效果间隔大于35m，频带宽度到达10kHz，能检测高速移动的远间隔方针。

超声波换能器技术规格表：

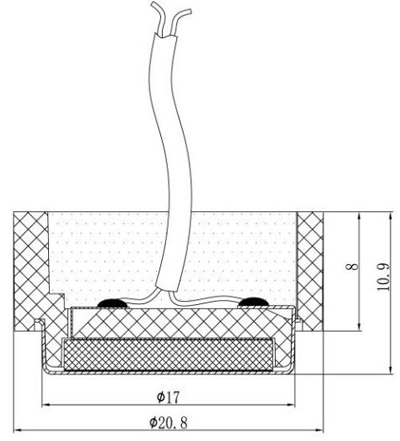

换能器图面说明：

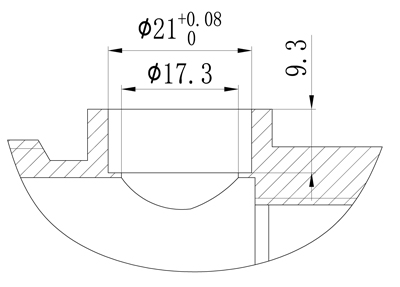

换能器所用密封圈推荐采用直径为2mm粗细的O型圈，O型圈压缩率约为25-35%为宜。热量表中使用时橡胶材料耐温应大于120℃（推荐使用硅橡胶或氟橡胶）。

信号幅值：输入电压为3V时，信号幅值平均值约为500mV

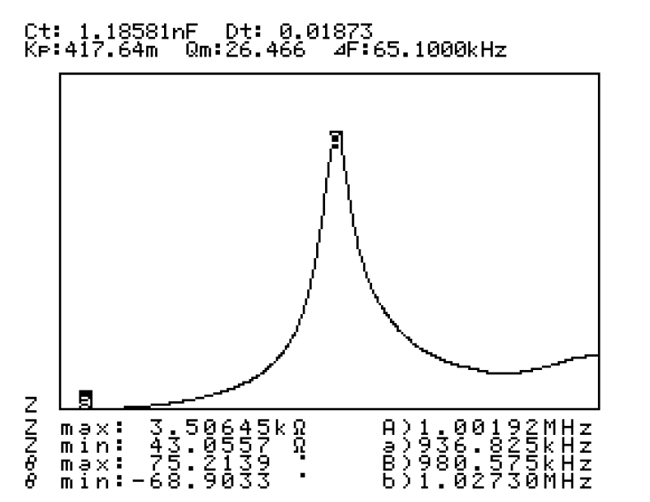

测试阻抗曲线：
